Caja de cambios de Nidec Shimpo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | Nidec Shimpo |
| Certificación | CE，ISO |
| Número de modelo | VRT |

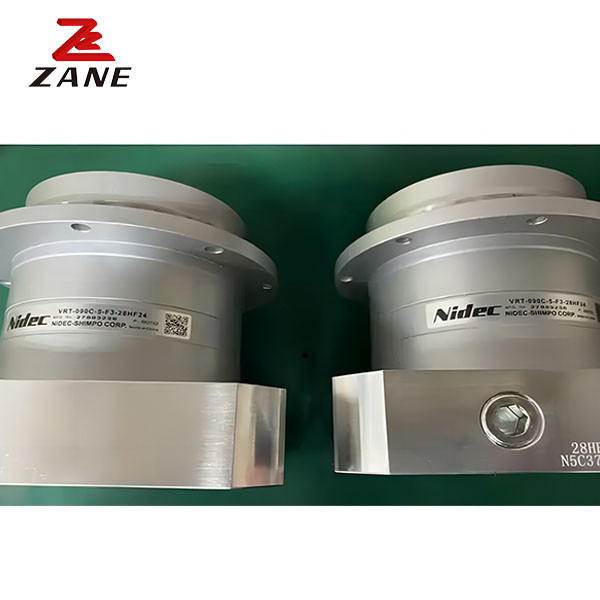

Reducción de la caja de engranajes planetaria de la serie VRT Reducción Shimpo para servomotor
El reductor planetario es un producto industrial ampliamente utilizado que puede reducir la velocidad del motor y aumentar el par de salida.el transporte, la construcción y otras industrias.
|
Cuadro Tamaño |
Estadio | Ratio |
En el caso de las Torque de salida |
El número máximo Torque de salida |
Torque de frenado de emergencia |
En el caso de las Velocidad de entrada |
El número máximo Velocidad de entrada |
Permitido Carga radial |
Permitido Carga axial |
| [Nm] | [Nm] | [Nm] | [rpm] ¿Qué quieres decir? | [rpm] ¿Qué quieres decir? | [N] | [N] | |||
| 140 | 1 En solitario | 4 | 240 | 700 | 1250 | 2000 | 4000 | 8000 | 5600 |
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 8500 | 6000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 9400 | 6700 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 7400 | ||
| 2 Doble | 16 | 360 | 700 | 1250 | 2000 | 400 | 12000 | 8500 | |
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 13000 | 9100 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 9800 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 10000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 15000 | 11000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 16000 | 11000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 17000 | 12000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 19000 | 13000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 19000 | 14000 |
|
Cuadro Tamaño |
Estadio | Ratio |
El número máximo Carga radial |
El número máximo Carga axial |
Peso |
Un momento. De inercia ≤ 28 |
Un momento. De inercia ≤ 38 |
Un momento. De inercia ≤ 48 |
Un momento. De inercia ≤ 65 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 140 |
1 No casado |
4 | 19000 | 14000 | 15 | - | 11.0 | 18 | 33 |
| 5 | 19000 | 14000 | - | 7.7 | 14 | 29 | |||
| 7 | 19000 | 14000 | - | 5.1 | 12 | 27 | |||
| 10 | 19000 | 14000 | - | 3.8 | 10 | 25 | |||
|
2 El doble. |
16 | 19000 | 14000 | 17 | 3.8 | 5.5 | 12 | - | |
| 20 | 19000 | 14000 | 2.6 | 4.3 | 11 | - | |||
| 25 | 19000 | 14000 | 2.5 | 4.2 | 11 | - | |||
| 28 | 19000 | 14000 | 3.4 | 5.1 | 11 | - | |||
| 35 | 19000 | 14000 | 2.4 | 4.1 | 10 | - | |||
| 40 | 19000 | 14000 | 1.1 | 2.9 | 9.2 | - | |||
| 50 | 19000 | 14000 | 1.1 | 2.9 | 9.1 | - | |||
| 70 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - | |||
| 100 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - |
Aplicación salvaje
El reductor de engranajes planetarios de gran precisión se utiliza ampliamente en: muelle, minería, transporte, elevación, construcción, petróleo, océano, buque, acero y otros campos.
Reducción planetaria de pequeña (micro) precisión se utiliza ampliamente en dispositivos médicos, hogar inteligente, productos electrónicos de consumo, accionamiento de antenas, electrodomésticos, accionamiento de automóviles, campo de robots, campo de aviones,etc..
