Caja de cambios de Nidec Shimpo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | Nidec |
| Certificación | CE,ISO |
| Número de modelo | VRL |

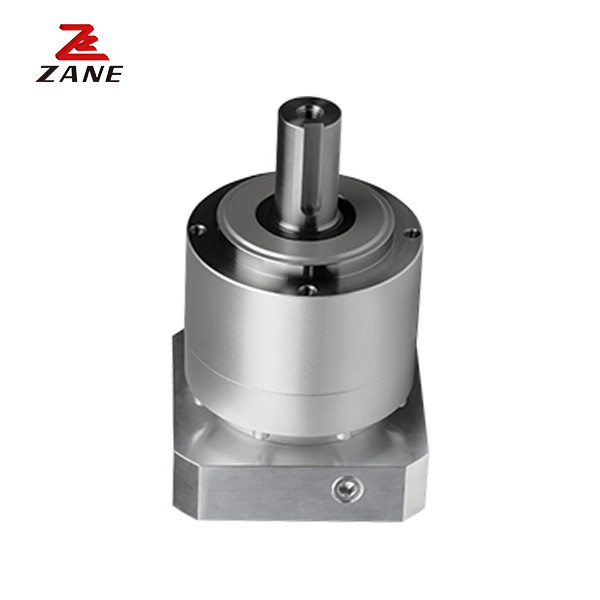

El marco VRL 90 es una caja de cambios de alta precisión compacta y rentable, perfecta para aplicaciones de servomotores como pórticos, máquinas de moldeo por inyección, automatización de selección y colocación y toboganes lineales.Esta cabeza de engranaje en línea tiene dimensiones de montaje estándar de la industria y estilo de montaje con rosca.
Una valiosa alternativa para aplicaciones que requieren una alta precisión posicional y un alto rendimiento dinámico.que facilita el montaje en varios equiposEste producto es ideal para diversas aplicaciones de accionamiento por cinta y actuadores que se encuentran en todos los mercados de automatización de celdas de envasado y ensamblaje.
Cuadro tamaño |
Estadio |
Ratio |
En el caso de las Torque de salida |
El número máximo Torque de salida |
Emergencia Torque de frenado |
En el caso de las velocidad de entrada |
El número máximo Inp- ¿ Qué?T velocidad |
Permitido carga radial |
Permitido carga axial |
|||
| [Nm] | [Nm] | [Nm] | [rpm] ¿Qué quieres decir? | [rpm] ¿Qué quieres decir? | [N] | [N] | ||||||
| 090B | No casado |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
El doble. |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
F: el precioRamónEl tamaño |
Estadio |
Ratio |
El número máximo elel díaLo cargaré. |
El número máximo carga axial |
Peso |
Un momento. de inercia (≤φ8) |
Un momento. de inercia (≤ φ14) |
Un momento. de inercia (≤ φ19) |
Un momento. ofinercia (≤ φ28) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 No casado |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 El doble. |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
Funcionamiento silencioso: los engranajes helicoidales contribuyen a reducir las vibraciones y el ruido.
Alta precisión: la reacción de retroceso estándar es de 5 minutos de arco, ideal para el control de precisión.
Alta rigidez y torque: se lograron una alta rigidez y un alto torque con rodamientos de rodillos de agujas sin jaula.
Adaptador de conexión de bujes: puede conectarse a cualquier motor en todo el mundo.
No hay fuga de grasa: solución perfecta con grasa anti-separación de alta viscosidad.
Libre de mantenimiento: no es necesario reemplazar la grasa durante la vida útil de la unidad.
Se puede fijar en cualquier posición.
