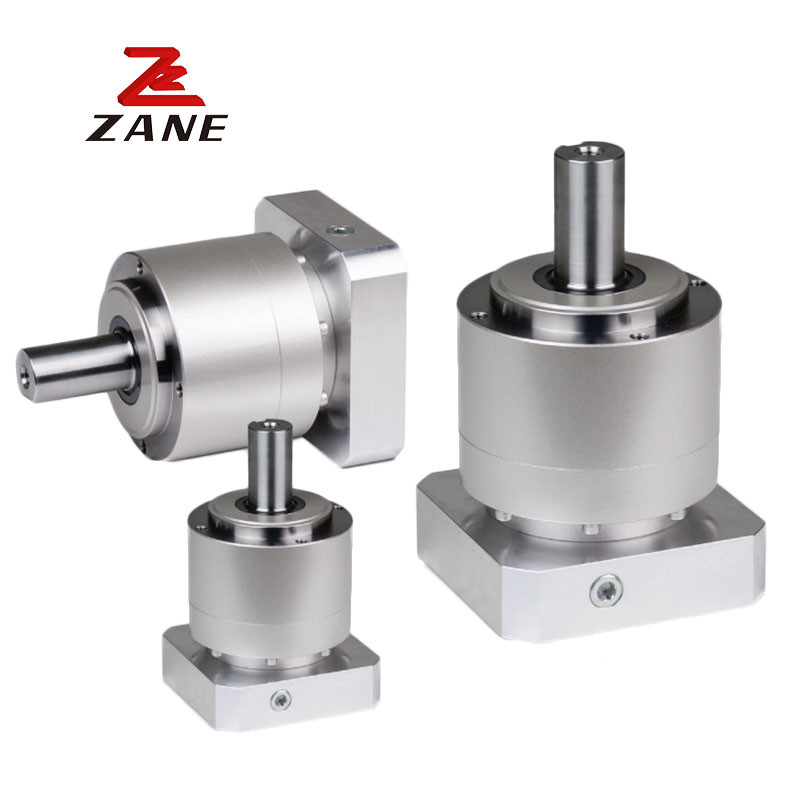

Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios
  • Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios
Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios

Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios

Lugar de origen Japón
Nombre de la marca Nidec
Certificación CE,ISO
Número de modelo VRL
Detalles del producto
Nombre del producto:
Caja de cambios de Nidec Shimpo
Fabricante:
Nidec Shimpo
Serie de productos:
Serie VRL
Número de modelo:
VT155 y VT155
Peso:
12 kg
Tipo de engranaje:
Planeta helical
Proporción máxima de engranajes:
35:1
El montaje:
Kit de montaje del motor
Entrada del reductor:
Acoplamiento, bujes
Resaltar:

Caja de engranajes Shimpo

,

Caja de cambios Shimpo de alta precisión

,

Caja de cambios Shimpo de la serie VRL

Descripción de producto

Descripción del producto:

SHIMPO continúa avanzando con el desarrollo de tecnología de engranajes de alta precisión que satisface las necesidades en evolución de nuestra base de clientes. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. reducción de engranajes planetarios de servo capaz El reducidor de engranajes capaz es la solución perfecta para aplicaciones de servomotores tales como máquinas de embalaje, pórticos, máquinas de moldeo por inyección, pick and place,y diapositivas linealesSi tiene alguna pregunta o necesita información adicional sobre cualquiera de los productos mencionados en estos comunicados de prensa, no dude en ponerse en contacto con nosotros.



Parámetros técnicos:


Cuadro
tamaño

Estadio
Ratio
El nombre
Torque de salida
El número máximo
Torque de salida
Emergencia
ella parte superiortorsión
En el caso de las
Inputvelocidad
El número máximo
velocidad de entrada
Perm- ¿ Qué?- ¿Qué quieres decir?
carga radial
Permitido
carga axial
[Nm] [Nm] [Nm] [rpm] ¿Qué quieres decir? [rpm] ¿Qué quieres decir? [N] [N]
120B
No casado		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

El doble.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Cuadro
tamaño

Estadio

Ratio
El número máximo
elelYo...Yo...el agua
El número máximo
el ejeYo...cargas
Peso
Un momento.
de inercia
(≤ φ19)
Un momento.
de inercia
(≤ φ28)
Un momento.
de inercia
(≤φ38)
Un momento.
de inercia
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
No casado		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

El doble.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios 0Reproductor de engranajes de alta precisión Shimpo, reducción de engranajes planetarios 1



Lo más destacado:

  • El multifuncional para aplicaciones de control de movimiento de gama media a alta
  •
  • La gama más amplia de tamaños de marco y proporciones disponibles en el mercado
  •
  • Mejor reacción en su clase (≤ 5 minutos de arco)
  •
  • Una amplia gama de adaptadores de montaje ofrecen una conexión sencilla y precisa a cualquier motor
  •
  • Solución libre de mantenimiento lubricada para toda la vida
  •
  • Grasa de alto rendimiento permite el montaje flexible en cualquier orientación
  •
  • Dimensiones de montaje estándar de la industria
