Caja de cambios de Nidec Shimpo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | Nidec Shimpo |
| Certificación | CE，ISO |
| Número de modelo | VRB |

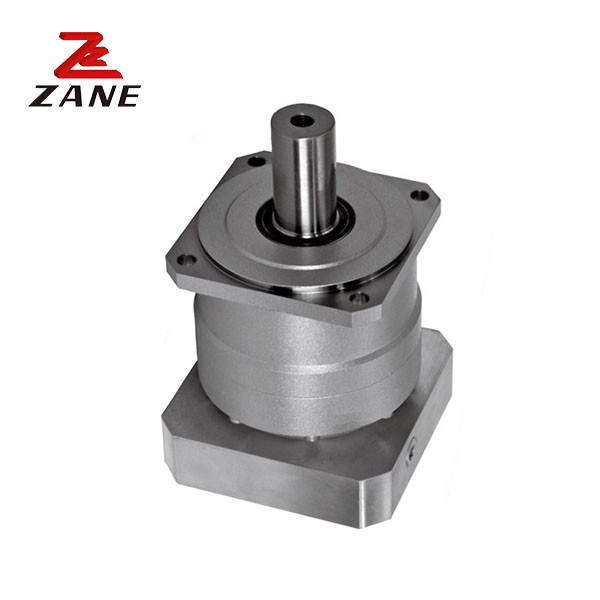

NidecCaja de engranajes de alta precisión de engranajes helicoidales planetarios paso a paso servomotor reductor VRB
1- Alta precisión: espacio libre trasero inferior a 3 minutos (0,05°), posicionamiento, puede dar pleno juego al rendimiento del servomotor.
2Silencioso: el uso de engranajes helicoidales para lograr un funcionamiento suave y silencioso.
3- Alta rigidez y par elevado: el uso de rodamientos de bolas integrales mejora en gran medida la rigidez y el par.
4- Flange, modo de manguera del eje: puede instalarse en cualquier motor del mundo.
5. Alta carga: El rodamiento principal adopta rodamientos cónicos con agujas para lograr una alta capacidad de carga.
6. eje de salida, conector: simplifica la conexión con el equipo, y se puede instalar en cualquier motor del mundo.
7No hay fugas de grasa: el uso de alta viscosidad, no es fácil de separar la grasa, prevenir eficazmente la fuga de grasa.
8• Alta protección: se adopta el nivel de protección IP65, que puede utilizarse en cualquier entorno hostil.
9. larga vida y fácil mantenimiento: no hay necesidad de reemplazar la grasa dentro de la vida útil del producto de 20.000 horas, y el uso es más preocupante.
|
Cuadro tamaño |
Escenario | Ratio | Torque de salida nominal | Torque de salida máximo | Torque de frenado de emergencia | Velocidad nominal de entrada | Velocidad máxima de entrada | Permitidocarga radial | Carga axial permitida |
| [Nm] | [Nm] | [Nm] | [rpm] ¿Qué quieres decir? | [rpm] ¿Qué quieres decir? | [N] | [N] | |||
|
090 |
1 No casado |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| El doble. | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
tamaño |
Escenario |
Ratio |
Carga radial máxima |
El número máximo carga axial |
Peso |
Momento de inercia (φ8) | momento de inercia (φ14) |
momento de inercia (φ19) |
momento de inercia (φ28) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 No casado |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
El doble. |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
