Caja de cambios de Nidec Shimpo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | Nidec Shimpo |
| Certificación | CE，ISO |
| Número de modelo | VRT |

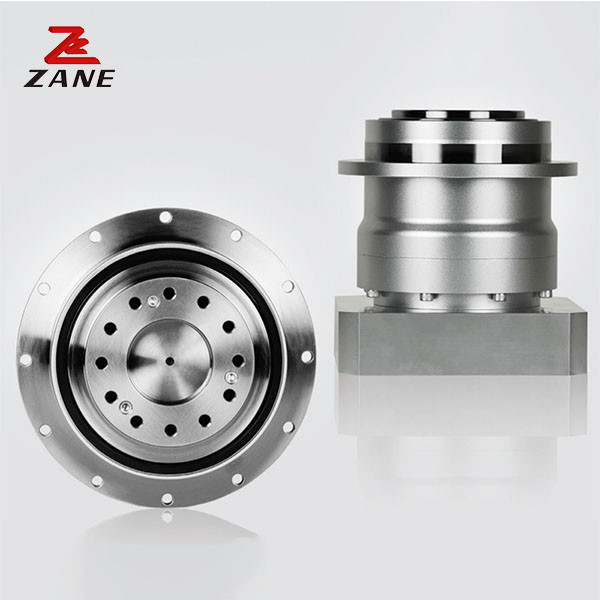

Reducidores de servomotores originales NIDEC-SHIMPO con varios modelos
La serie VRT establece un nuevo estándar para aplicaciones de reducción de engranajes de servomotores que requieren una rigidez torsional excepcional y una alta precisión de posición.La salida de estilo de cubo del reductor tiene una interfaz de montaje ISO9409 y proporciona una flexibilidad superior en el montaje de los piñonesLa reducción se ofrece en siete tamaños de marco diferentes y en una multitud de relaciones de 1 etapa y 2 etapas.Los tamaños de los marcos más grandes incluyen rodamientos de rodillos cónicos que tienen mejores características de manejo de carga radial y axial que los rodamientos comúnmente utilizados en el diseño de los competidores, mejorando así las calificaciones sobre los productos de su clase competitiva.
|
Cuadro Tamaño |
Escenario | Ratio |
En el caso de las Torque de salida |
El número máximo Torque de salida |
Torque de frenado de emergencia |
En el caso de las Velocidad de entrada |
El número máximo Velocidad de entrada |
Permitido Carga radial |
Permitido Carga axial |
| [Nm] | [Nm] | [Nm] | [rpm] ¿Qué quieres decir? | [rpm] ¿Qué quieres decir? | [N] | [N] | |||
| 090 | 1 En solitario | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 Doble | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
Cuadro Tamaño |
Escenario | Ratio |
El número máximo Carga radial |
El número máximo Carga axial |
Peso |
Un momento. De inercia ≤ 8 |
Un momento. De inercia ≤ 14 |
Un momento. De inercia ≤ 19 |
Un momento. De inercia ≤ 28 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 No casado |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 El doble. |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
Con un valor de reacción inferior a 3 minutos de arco y capacidades excepcionales de manejo del par, el VRT es una solución de alto rendimiento, compacta y robusta para los fabricantes de equipos.El VRT se utiliza a menudo para aplicaciones de indexación más grandes y mesas de marcado, que se encuentran comúnmente en el moldeado de metales, equipos de llenado, maquinaria de envasado y sistemas de automatización de montaje.
