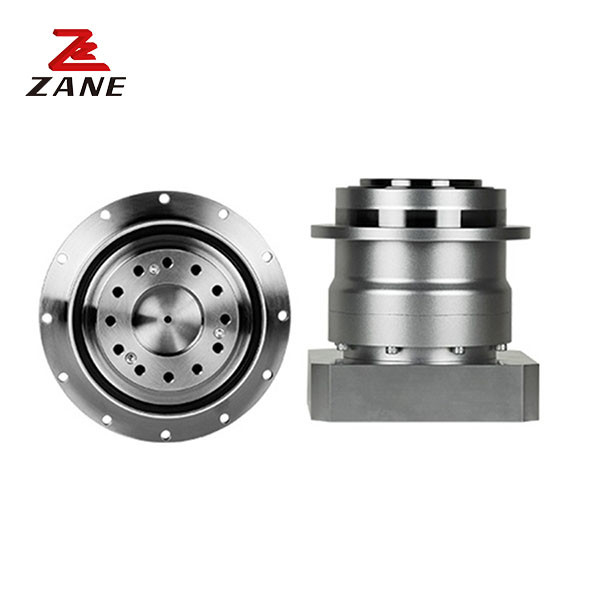

Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot
  • Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot
Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot

Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot

Lugar de origen Japón
Nombre de la marca Nidec
Certificación CE,ISO
Número de modelo VRB
Detalles del producto
Nombre del producto:
Caja de cambios de Nidec Shimpo
Fabricante:
Nidec Shimpo
Serie de productos:
Serie VRB
Peso (kg):
6 kilos
Tamaño del marco:
140
Arreglo de engranajes:
Planetales
Carga radial máxima:
9100N
Carga axial máxima:
8200N
Aplicación:
Robótico, equipo de la automatización, máquina del CNC
Resaltar:

Caja de cambios Shimpo de alta precisión

,

reductor de engranajes planetarios robóticos

,

reductor de engranajes planetarios VRB140

Descripción de producto

Descripción del producto:

Las transmisiones Nidec Shimpo Gearbox son cajas de alta calidad diseñadas para un funcionamiento confiable y eficiente en aplicaciones de máquinas robóticas, de automatización y CNC.Fabricado por Nidec Shimpo, esta caja de cambios está construida con un material de hierro para una carga radial máxima de 9100N y una disposición de engranajes planetarios.lo que lo convierte en la opción perfecta para cualquier maquinaria automatizada.

Parámetros técnicos:

Cuadro

tamaño

 Estadio Ratio Torque de salida nominal Torque de salida máximo Torque de frenado de emergencia Velocidad nominal de entrada Velocidad máxima de entrada Carga radial permitida Carga axial permitida
[Nm] [Nm] [Nm] [rpm] ¿Qué quieres decir? [rpm] ¿Qué quieres decir? [N] [N]

















140





1

No casado

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
El doble. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Cuadro

tamaño



Estadio



Ratio

 Carga radial máxima



El número máximo

carga axial

Peso

 momento de inercia (φ19) Momento de inercia (φ)28) momento de inercia (φ38) momento de inercia (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

No casado

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











El doble.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot 0Reductor planetario VRB140 del engranaje de la caja de cambios de Shimpo de la alta precisión para el robot 1

Tipos de engranajes:

La caja de cambios Nidec Shimpo está disponible en una variedad de tipos de engranajes, incluidos engranajes espín, engranajes helicoidales, engranajes cónicos y engranajes de gusano.y la elección del tipo de equipo dependerá de los requisitos específicos de la aplicación.
