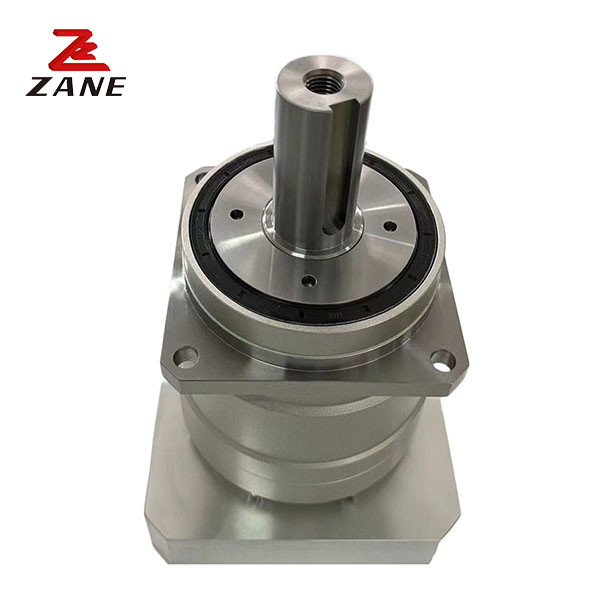

Caja de cambios de Nidec Shimpo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | Nidec |
| Certificación | CE,ISO |
| Número de modelo | VRB |
Caja de engranajes Nidec Shimpo: robusta tecnología de caja de engranajes para máquinas robóticas, equipos de automatización y máquinas CNC
Nidec Shimpo Gearbox es una transmisión de caja de cambios potente, confiable y robusta que proporciona un rendimiento robusto para sus equipos robóticos, de automatización y máquinas CNC.Con un tamaño de marco de 115 y una disposición de engranajes planetarios, esta caja de cambios está construida de hierro para una máxima resistencia y durabilidad. Está diseñada para manejar las aplicaciones más duras y su fabricante, Nidec Shimpo,se compromete a proporcionar transmisiones de caja de cambios de calidad superior.
La caja de engranajes Nidec Shimpo está diseñada para proporcionar una transmisión suave, eficiente y confiable para una variedad de aplicaciones, incluidos equipos robóticos, de automatización y máquinas CNC.
|
Cuadro tamaño |
Escenario | Ratio | Torque de salida nominal | Torque de salida máximo | Torque de frenado de emergencia | Velocidad nominal de entrada | Velocidad máxima de entrada | Carga radial permitida | Carga axial permitida |
| [Nm] | [Nm] | [Nm] | [rpm] ¿Qué quieres decir? | [rpm] ¿Qué quieres decir? | [N] | [N] | |||
|
115 |
1 No casado |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| El doble. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
tamaño |
Escenario |
Ratio |
Carga radial máxima |
El número máximo carga axial |
Peso |
momento de inercia (φ14) |
momento de inercia (φ19) |
El momento deinercia(φ28) |
momento de inercia (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 No casado |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
El doble. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Alto par de salida: La caja de cambios Nidec Shimpo está diseñada para proporcionar un par alto a bajas velocidades, lo que la hace ideal para aplicaciones que requieren levantar objetos pesados o mover cargas grandes.
Eficiencia: La caja de cambios es altamente eficiente, lo que significa que puede ayudar a reducir el consumo de energía y los costos de operación.
Tamaño compacto: a pesar de su alto par de salida, la caja de cambios es relativamente pequeña y ligera, lo que facilita su instalación e integración en los sistemas existentes.
Personalizable: La caja de cambios Nidec Shimpo es altamente personalizable, con una gama de opciones de montaje y relaciones de engranajes disponibles para adaptarse a diferentes aplicaciones.
Durabilidad: La caja de cambios está hecha de materiales de alta calidad y está diseñada para ser muy duradera y duradera.con un diseño simple y directo que permite un fácil acceso a los componentes para su limpieza y sustitución.
