Guía linear
>
|
| Lugar de origen | China. |
| Nombre de la marca | HAWKKING |
| Certificación | CE，ISO |
| Número de modelo | GHH25CA |

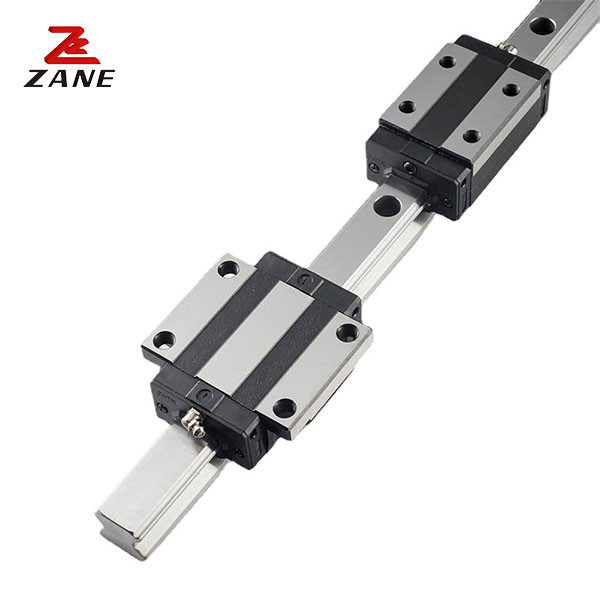

Reemplazo del HIWIN de la línea de guía de la serie HG 1000 mm 2000 mm 3000 mm
Los rieles de guía lineal, también conocidos como guías de movimiento lineal, son componentes mecánicos que se utilizan para guiar y soportar piezas móviles en un movimiento lineal o en línea recta.Consisten en un carril o vía que generalmente está hecho de aluminio o acero inoxidable, y un carruaje o deslizador que se mueve a lo largo del carril. El carruaje o deslizador está típicamente hecho de acero o plástico y contiene elementos de rodadura como bolas o rodillos,que permiten un movimiento suave y preciso.
| Modelo | Tamaño de la combinación (mm) | Tamaño del bloque ((mm) | Tamaño del carril de deslizamiento ((mm) |
Para la fijación de pernos para rieles deslizantes tamaño |
Carga básica dinámica fija | Carga básica fija fija | Momento estático permitido | peso | ||||||||||||||||||||||
|
El Sr. No |
El MP el kNf |
Mi KNF |
Bloqueo En kg |
Deslizamiento En kg/n |
||||||||||||||||||||||||||
| H. | H.Yo... | No | No | B. El trabajo | B. El trabajoYo... | C. Las | ¿ Qué pasa? | - ¿ Qué? | - ¿ Qué?Yo... | G. | Mxl | T. | H2 | h3 | NoR | H.R | D | h | d | P | ¿ Qué es? | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | - ¿Qué quieres decir? | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Los rieles de guía lineales ofrecen una serie de beneficios para aplicaciones industriales y de fabricación.
1Movimiento preciso y suave: los rieles de guía lineales permiten un movimiento preciso y suave de maquinaria y equipo, lo que es esencial en muchas aplicaciones donde la precisión es crítica.
2Reducción de la fricción y el desgaste: Los elementos rodantes del carro o del cargador reducen la fricción y el desgaste entre las partes móviles, lo que ayuda a prolongar su vida útil y reduce la necesidad de mantenimiento.
3Alta capacidad de carga: los rieles de guía lineales están diseñados para soportar cargas altas, lo que los hace ideales para aplicaciones de trabajo pesado.
4Fácil instalación: los rieles de guía lineales son fáciles de instalar y pueden utilizarse en una amplia gama de aplicaciones, lo que los convierte en un componente versátil para muchas industrias.
