Guía linear
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | ZANE |
| Certificación | CE，ISO |
| Número de modelo | GHH25CA |

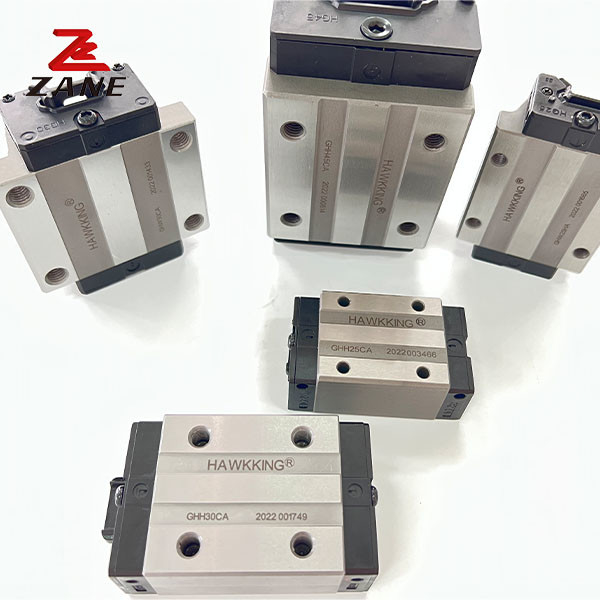

Relines y bloques de guía lineal GHH25CA para la máquina de CNC hecha en China reemplazar Hiwin
Características de las guías lineales
(1) Capacidad de autoajuste
Por diseño, la ranura de arco circular tiene puntos de contacto a 45 grados.La serie GH puede absorber la mayoría de los errores de instalación debido a las irregularidades de la superficie y proporcionar un movimiento lineal suave a través de la deformación elástica de los elementos de rodadura y el desplazamiento de los puntos de contactoLa capacidad de auto-alineamiento, la alta precisión y el funcionamiento suave se pueden obtener con una instalación fácil.
(2) Intercambiabilidad
Debido al control dimensional preciso, la tolerancia dimensional de la serie GH puede mantenerse dentro de un rango razonable,lo que significa que todos los bloques y todos los carriles de una serie específica pueden usarse juntos manteniendo las tolerancias dimensionalesY se añade un retenedor para evitar que las bolas se caigan cuando los bloques se retiran del carril.
(3) Alta rigidez en las cuatro direcciones
Debido al diseño de cuatro filas, la serie GH guía lineal tiene las mismas calificaciones de carga en el radial, radial reversa y lateral
Además, la ranura de arco circular proporciona una amplia anchura de contacto entre las bolas y la pista de ranura, lo que permite grandes cargas permisibles y una alta rigidez.
Número de modelo
| Modelo | Tamaño de la combinación (mm) | Tamaño del bloque ((mm) | Tamaño del carril de deslizamiento ((mm) |
Para la fijación de pernos para rieles deslizantes tamaño |
Carga básica dinámica fija | Carga básica fija fija | Momento estático permitido | peso | ||||||||||||||||||||||
|
El Sr. No |
El MP el kNf |
Mi KNF |
Bloqueo En kg |
Deslizamiento En kg/n |
||||||||||||||||||||||||||
| H. | H.Yo... | No | No | B. El trabajo | B. El trabajoYo... | C. Las | ¿ Qué pasa? | - ¿ Qué? | - ¿ Qué?Yo... | G. | Mxl | T. | H2 | h3 | NoR | H.R | D | h | d | P | - ¿ Por qué? | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | - ¿Qué quieres decir? | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
