Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN

Name: Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN
Brand: ZANE
SKU: GHH20CA
Rating: 5 (105 reviews)

Lugar de origen	China
Nombre de la marca	ZANE
Certificación	CE，ISO
Número de modelo	GHH20CA

Detalles del producto

Nombre del producto:

guía linear

Número de modelo:

GHH20CA

modelo:

GHH15/20/25/30/35/45/55/65

Bloque:

estándar o reborde

El material:

Llevar el acero

Altura del resbalador:

25.4 mm

Anchura del resbalador:

44m m

Longitud del resbalador:

77.5m m

Industrias aplicables:

Agricuture, industria médica, máquinas-herramientas, automatio

Resaltar:

Guías lineares del reemplazo de HIWIN

Guías lineares de la máquina del CNC 25m m

GHH20CA

Descripción de producto

GHH20CA Máquina CNC de precisión de 25 mm de trabajo pesado

1Descripción.

Las guías lineales de la serie HG están diseñadas con mayor capacidad de carga y rigidez que otros productos similares con ranura de arco circular y optimización de la estructura.Tiene las mismas calificaciones de carga en el radialPor lo tanto, las guías lineales de la serie HG pueden lograr una larga vida útil a alta velocidad,alta precisión y movimiento lineal suave.

2Especificación

Modelo	Tamaño de la combinación (mm)			Tamaño del bloque ((mm)												Tamaño del carril de deslizamiento ((mm)							Para la fijación de pernos para rieles deslizantes tamaño	Carga básica dinámica fija	Carga básica fija fija	Momento estático permitido			peso
																										El Sr. No	El MP el kNf	Mi KNF	Bloqueo En kg	Deslizamiento En kg/n
	H.	H.Yo...	No	No	B. El trabajo	B. El trabajoYo...	C. Las	¿ Qué pasa?	- ¿ Qué?	- ¿ Qué?Yo...	G.	Mxl	T.	H2	h3	NoR	H.R	D	h	d	P	- ¿ Por qué?	(mm)	C (((kN)	Co (kN)
GHH15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11.38	25.31	0.17	0.15	0.15	0.18	1.45
GHH20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	12	M5x6	8	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38	0.27	0.27	0.30	2.21
GHH20HA							50	65.2	92.2	12.6														21.18	48.84	0.48	0.47	0.47	0.39
GHH25CA	40	5.5		48	35	6.5	35	58	84	16.8	12	M6x8	8	10		23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64	0.51	0.51	0. 51	3.21
GHH25HA			12.5				50	78.6	104.6	19.6														32. 75	76.00	0.87	0.88	0.88	0.69
GHH30CA	45	6	16	60	40	10	40	70	97.4	20.25	12	M8xl0	8.5	9.5		28	26	14	12	9	80	20		38.74	83.06	1.06	0.85	0.85	0.88	4. 47
GHH30HA							60	93	120.4	21.75					13.8								M8x2ij	47.27	110.13	1.40	1.47	1.47	1.16
GHH35CA	55		18	70	50	10	50	80	112.4	20.6	12			16	19.6	34	29	14	12	9	80	20		49.52	102.87	1.73	1.20	1. 20	1.45	6. 30
GHH35HA		1.5					72	105.8	138.2	22.5		M8xl2												60.21	136.31	2.29	2.08	2.08	1.92
GHH45CA	70	9.5		86	60	13	60	97	139.4	23		M10xl7	16			45	38	20	17	14	105		M12x35	77.57	155.93	3.01	2.35	2.35	2.73	10.41
GHH45HA			20.5				80	128.8	171.2	28.9				- ¿Qué quieres decir?	30.5							22.5		94.54	207.12	4.00	4.07	4.07	3.61
GHH55CA	80			100	75		75	117.7	166.7	27.35		M12xl8		22	29	53	44	23	20	16	120	30	M14x45	114.44	227. 81	5.66	4.06	4.06	4.17	15.08
GHH55HA		13	23. 5			12. 5	95	155.8	204.8	36.4	12.9													139.35	301.26	7.49	7.01	7.01	5.49
GHH65CA	90	15		126	76	25	70	144.2	200.2	43.1			25	15	15	63	53	26	22	18	150	35	M16x50	163.63	324.71	10.02	6.44	6.44	7.00	21.18
GHH65HA			31.5				120	203.6	259.6	47.8	12.9	M16x20												208.36	457.15	14.15	11.12	11.12	9.82

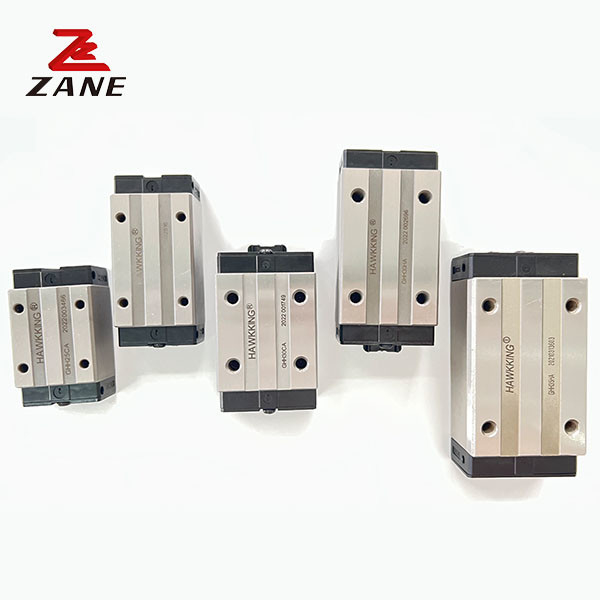

Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN 0

Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN 1

3Nuestra compañía.

Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN 2

Máquina linear 25m m del CNC de la precisión de las guías GHH20CA del reemplazo resistente de HIWIN 3
