Husillo de bolas laminado
>
|
|
| Lugar de origen | Porcelana |
| Nombre de la marca | ZANE |
| Certificación | CE，ISO |
| Número de modelo | TRSTIPO |

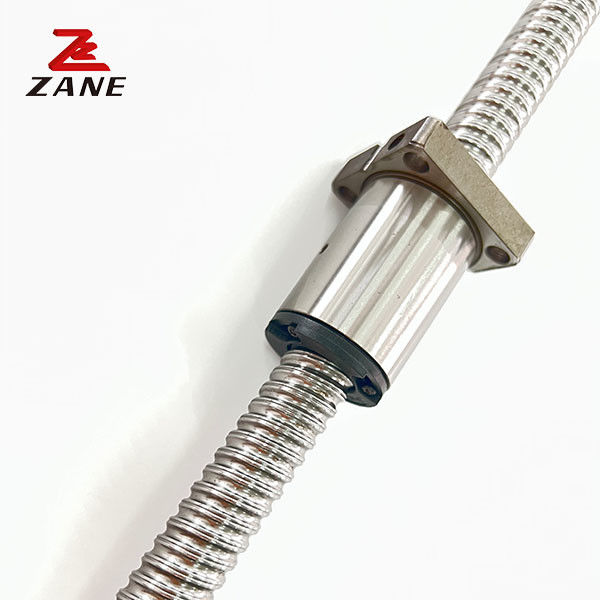

Tornos de tierra con alta precisión para impresoras 3D TRSTYPE
Un tornillo de bola es un actuador lineal mecánico que traduce el movimiento de rotación a movimiento lineal con poca fricción.Un eje roscado proporciona una vía helicoidal para rodamientos de bolas que actúan como un tornillo de precisiónAdemás de poder aplicar o soportar cargas de empuje elevadas, pueden hacerlo con una fricción interna mínima.Se fabrican con tolerancias cercanas y, por lo tanto, son adecuados para su uso en situaciones en las que se requiere una alta precisión.El conjunto de bolas actúa como la tuerca mientras que el eje roscado es el tornillo.
| Modelo | Diámetro exterior | el plomo | Diámetro de la bola de acero | Tamaño de la nuez | Las muñecas de cuentas | Carga nominal dinámica | Carga estática nominal |
kgf rígido/ M- ¿ Qué? |
|||||||
| d | Yo... | - ¿ Qué? | D(g6) | A. No | B. El trabajo | - ¿ Qué? | - ¿Qué quieres? | No | L2 | - ¿ Qué? | No | ¿Qué es? | Coa | el | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
