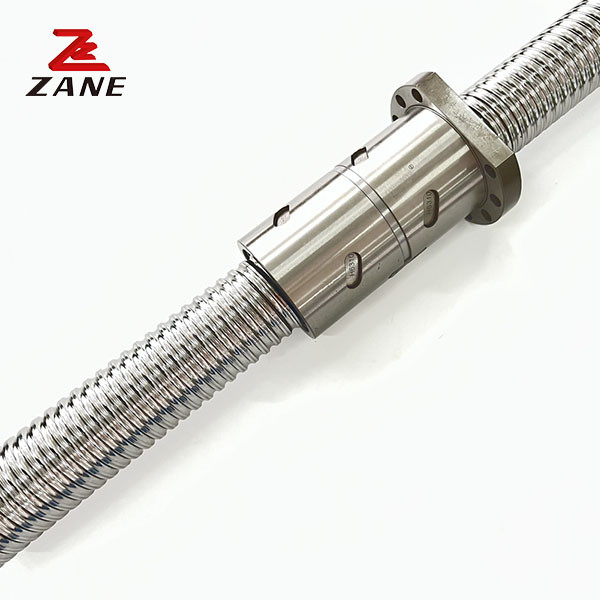

Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción
  • Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción
  • Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción
Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción

Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción

Lugar de origen Porcelana
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo UFDTYPE
Detalles del producto
Nombre del producto:
tornillo de la bola
Anchura del carril de guía:
3/5/7/9/12/15/20m m
Carga previa:
P0, P1, P2, P3
Echada:
2, 4, 8 mm
Serie:
Tipo de producto
Bloque:
Reborde
Resaltar:

Husillos de bolas de alta precisión P0

,

husillos de bolas de alta precisión de baja fricción

,

husillos de bolas de automatización de 12 mm

Descripción de producto

Tornos de bolas laminadas de alta precisión para la automatización UFDTYPE



NO.1 Sobre el tornillo de bolas

El tornillo de bola está hecho de un tornillo y una tuerca de bola. Su función es convertir el movimiento rotativo en un movimiento lineal, que es una futura extensión y desarrollo del tornillo de bola.La importancia del desarrollo es pasar a un cojinete de rodadura de acción deslizanteCon poca fricción, los tornillos de bolas se utilizan ampliamente en varios equipos industriales e instrumentos de precisión.

NO.2 Característica del tornillo de bolas

  • Alta eficiencia de transferencia
  • Movimiento suave
  • Alta precisión, duración y fiabilidad
  • No hay hueco y precarga
  • Fabricados con máquinas CNC de giro automático
  • Parafusos de bolas de precisión
  • Baja fricción
  • Diseño duradero
  • Funcionamiento a alta velocidad

Husillos de bolas de 12 mm de automatización de husillos de bolas de alta precisión P0 con baja fricción 0



Modelo Diámetro exterior el plomo Diámetro de la bola de acero Tamaño de la nuez Las muñecas de cuentas Carga nominal dinámica Carga estática nominal

rígido

peso en kgf/μm
d Yo... - ¿ Qué? D A. No B. El trabajo - ¿ Qué? No H. X. - ¿ Qué? No ¿Qué es? Coa el
01604-T4 16 4 2. 381 28 48 10 80 38 40 5.5 M6 4x1 973 2406 43
01605-T4 5 3.175 28 48 10 100 38 40 5.5 M6 4x1 1380 3052 44
01610-T3 20 10 3. 175 28 48 10 118 38 40 5.5 M6 3x1 1103 2401 35
02004-T4 4 2. 381 36 58 10 80 47 44 6.6 M6 4x1 1066 2987 51
02005-T4 5 3.175 36 58 10 101 47 44 6.6 M6 4x1 1551 3875 53
02504-T4 25 4 2. 381 40 62 10 80 51 48 6.6 M6 4x1 1180 3795 60
02505-T4 5 3. 175 40 62 10 101 51 48 6.6 M6 4x1 1724 4904 62
02506-T4 y sus derivados 6 3. 969 40 62 10 105 51 48 6.6 M6 4x1 2318 6057 64
02508-T4 (en inglés) 8 4. 762 40 62 10 120 51 48 6.6 M6 4x1 2963 7313 67
02510-T4 10 4. 762 40 62 12 145 51 48 6.6 M6 4x1 2954 7295 67
03204-T4 32 4 2. 381 50 80 12 80 65 62 9 M6 4x1 1296 4838 71
03205-T4 5 3. 175 50 80 12 102 65 62 9 M6 4x1 1922 6343 74
03206-T4 y otros 6 3. 969 50 80 12 105 65 62 9 M6 4x1 2632 7979 78
03208-T4 8 4. 762 50 80 12 122 65 62 9 M6 4x1 3387 9622 82
03210-T4 10 6. 350 50 80 12 162 65 62 9 M6 4x1 4805 12208 82
04005-T4 40 5 3. 175 63 93 14 105 78 70 9 M8 4x1 2110 7988 87
04006-T4 6 3. 969 63 93 14 108 78 70 9 M6 4x1 2873 9913 91
04008-T4 8 4. 762 63 93 14 132 78 70 9 M6 4x1 3712 11947 96
04010-T4 50 10 6. 350 63 93 14 165 78 70 9 M8 4x1 5399 15500 99
05010-T4 10 6. 350 75 110 16 171 93 85 11 M8 4x1 6004 19614 117
05020-T4 63 20 7. 144 75 110 16 280 93 85 11 M8 4x1 7142 22588 126
06310-T4 10 6. 350 90 125 18 182 108 95 11 M8 4x1 6719 25358 139
06320-T4 20 9. 525 95 135 20 290 115 100 13.5 M8 4x1 11444 36653 152
08010-T4 80 10 6. 350 105 145 20 182 125 110 13.5 M8 4x1 7346 31953 156
08020-T4 20 9. 525 125 165 25 295 145 130 13.5 M8 4x1 12911 47747 187
Se aplicará el procedimiento siguiente: 100 20 9. 525 150 150 30 340 170 155 17.5 M8 4x1 14303 60698 222






Cuadro de comparación de las especificaciones de tamaño estándar





Modelo Clase de precisión del plomo Dirección del hilo número de rosca





Código de tornillo estándar





Tipos de nueces aplicables

Diámetro exterior

d



El plomo 1

Diámetro de las cuentas

- ¿ Qué?

 El número de personas
40 5 3.175 C7, C5, C3 R/L 1 04005 Yo, U, S.
6 3.969 C7, C5, C3 R 1 04006 - ¿ Qué?
8 4.762 C7, C5, C3 R 1 04008 - ¿ Qué?
10 6.35 C7, C5, C3 R/L 1 04010 Yo, U
40 6.35 C7, C5, C3 R 2 04040 - ¿ Por qué?
80 6.35 C7, C5, C3 R 2 04080 - ¿ Por qué?
50 5 3.175 C7, C5, C3 R 1 05005 El S
10 6.35 C7, C5, C3 R/L 1 05010 Yo, U
50 7.938 C7, C5, C3 R 2 05050 - ¿ Por qué?
100 7.938 C7, C5, C3 R 2 50100 - ¿ Por qué?
63 10 6.35 C7, C5, C3 R 1 06310 Yo, U
20 9.525 C7, C5, C3 R 1 06320 - ¿ Qué?
80 10 6.35 C7, C5, C3 R 1 08010 Yo, U
20 9.525 C7, C5, C3 R 1 08020 - ¿ Qué?





Cuadro de comparación de las especificaciones de tamaño estándar de los tornillos de rectificación de precisión





Modelo Clase de precisión del plomo Dirección del hilo número de rosca





Código de tornillo estándar





Tipos de nueces aplicables

Diámetro exterior

d



El plomo 1

 Diámetro de las cuentas Da El número de personas
4 1 0.8 C7, C5, C3 R 1 00401 M.
6 1 0.8 C7, C5, C3 R 1 00601 M.
8 1 0.8 C7, C5, C3 R/L 1 00801 M.
2 1.2 C7, C5, C3 R/L 1 00802 M.
2.5 1.2 C7, C5, C3 R 1 0082.5 M,T
10 2 1.2 C7, C5, C3 R/L 1 01002 M,T
4 2 C7, C5, C3 R 1 01004 M,T
12 2 1.2 C7, C5, C3 R/L 1 01202 M.
4 2.5 C7, C5, C3 R 1 01204 U,T
5 2.5 C7, C5, C3 R 1 01205-A U,T,S
5 2.5 C7, C5, C3 R 1 01205-B M.
10 2.5 C7, C5, C3 R 2 01210-B V.S.
14 2 1.2 C7, C5, C3 R/L 1 01402 M.
4 2.5 C7, C5, C3 R 1 01404 T.
16 2 1.2 C7, C5, C3 R/L 1 01602 M.
4 2.381 C7, C5, C3 R 1 01604 (N) Yo, yo, yo
5 3.175 C7, C5, C3 R/L 1 01605 Yo, yo, yo
10 3.175 C7, C5, C3 R/L 2 01610 Yo, yo, yo
16 2.778 C7, C5, C3 R 2 01616 - ¿ Por qué?
32 2.778 C7, C5, C3 R 2 01632 - ¿ Por qué?
20 4 2.381 C7, C5, C3 R 1 02004 (N) Yo, U
5 3.175 C7, C5, C3 R/L 1 02005 Yo, U, T, S
10 3.969 C7, C5, C3 R 1 02010 V.S.
20 3.175 C7, C5, C3 R 2 02020 VS,E,S
40 3.175 C7, C5, C3 R 2 02040 - ¿ Por qué?
25 4 2.381 C7, C5, C3 R 1 02504 (N) Yo, U
5 3.175 C7, C5, C3 R/L 1 02505 Yo, U, T, S
6 3.969 C7, C5, C3 R 1 02506 - ¿ Qué?
8 4.762 C7, C5, C3 R 1 02508 - ¿ Qué?
10 4.762 C7, C5, C3 R 1 02510-A Yo, yo, yo
25 3.969 C7, C5, C3 R 2 02525 - ¿ Por qué?
50 3.969 C7, C5, C3 R 2 02550 - ¿ Por qué?
32 4 2.381 C7, C5, C3 R 1 03204 (N) Yo, U
5 3.175 C7, C5, C3 R/L 1 03205 Yo, U, S.
6 3.969 C7, C5, C3 R 1 03206 - ¿ Qué?
8 4.762 C7, C5, C3 R 1 03208 - ¿ Qué?
10 6.35 C7, C5, C3 R/L 1 03210 Yo, U
20 6.35 C7, C5, C3 R 1 03220 - ¿ Por qué?
32 4.762 C7, C5, C3 R 2 03232 - ¿ Por qué?
64 4.762 C7, C5, C3 R 2 03264 - ¿ Por qué?
