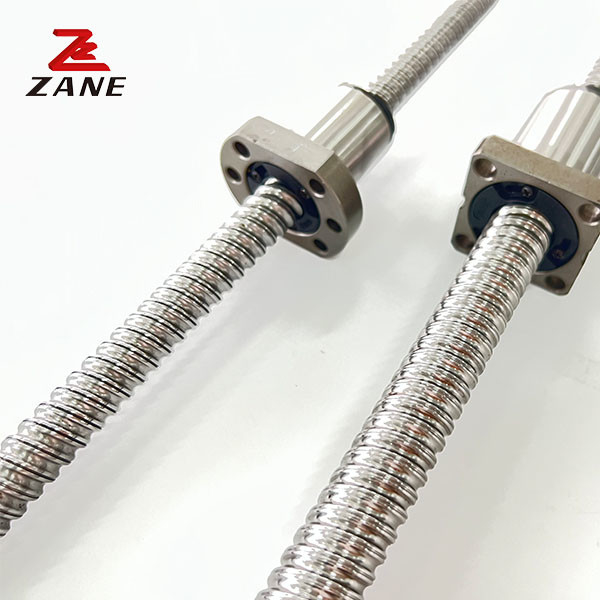

Husillo de bolas laminado
>
|
|
| Lugar de origen | Porcelana |
| Nombre de la marca | ZANE |
| Certificación | CE，ISO |
| Número de modelo | AFSTIPO |
Tipo AFTIPE Tornos de plomo Tornos de bolas Tornos de bolas personalizados
Clase de exactitud y espacio libre axial
Las series ASR (tornos de bolas laminados en frío y tornos de bolas de precisión) y la serie BBS (tornos de bolas laminados en frío de acero inoxidable) tienen tres grados de precisión: jisC5/Ct7 /Ct10.
El espacio libre axial se proporciona de acuerdo con el nivel de precisión 0,005 mm / 0,02 mm / 0,05 mm.
Material y dureza de la superficie
Serie ASR (tornos de bolas de laminado en frío y bolas de precisión) material de tornillo del eje de tornillo S55C (extinción de alta frecuencia), material de tuercas scm415h (extinción de carburización),La dureza superficial de la parte de tornillo de bolas es superior a hrc58.
El material de los tornillos del eje de tornillo es SUS440C (extintor de alta frecuencia) y el material de las tuercas es sus440 (extintor de vacío) de la serie BBS ((tortilla de rodadura en frío de acero inoxidable).La dureza superficial de la parte del tornillo de bolas es superior a HRC55.
| Modelo | Diámetro exterior | el plomo | Diámetro de la bola de acero | Tamaño de la nuez | Las muñecas de cuentas | Carga nominal dinámica | Carga estática nominal |
kgf rígido/ M- ¿ Qué? |
||||||||
| d | Yo... | - ¿ Qué? | D | A. No | B. El trabajo | - ¿ Qué? | No | X. | Y | Z. | - ¿ Qué? | No | ¿Qué es? | Coa | el | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-T4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-T4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| Se aplicará el procedimiento siguiente: | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
