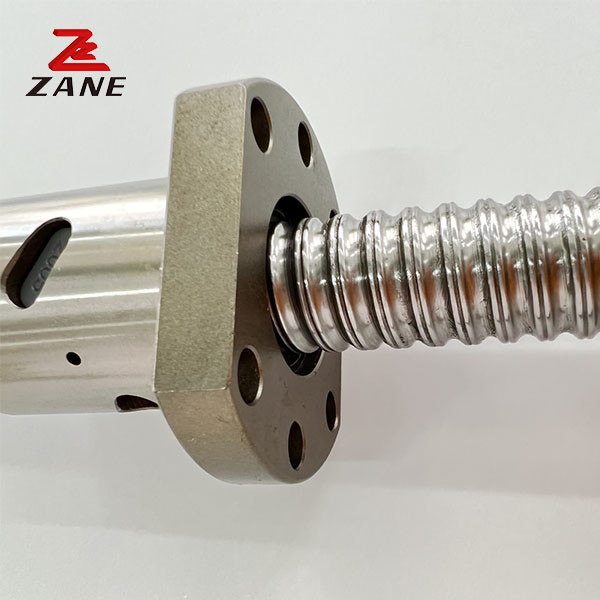

Sfur1610 Tornillo de avance de 10 mm Alta rigidez Husillo de bolas de 16 mm Funcionamiento suave

Sfur1610 Tornillo de avance de 10 mm Alta rigidez Husillo de bolas de 16 mm Funcionamiento suave

Sfur1610 Tornillo de avance de 10 mm Alta rigidez Husillo de bolas de 16 mm Funcionamiento suave

Lugar de origen	Porcelana
Nombre de la marca	ZANE
Certificación	CE，ISO
Número de modelo	TIPO UFS

Detalles del producto

Nombre del producto:

Parafusos de plomo de bolas

Diámetro del tornillo:

12 mm-100 mm

Bloque:

Reborde

Aplicación:

Piezas que trabajan a máquina del CNC

Servicio modificado para requisitos particulares:

Apoyo

Tamaño (cm):

100*15*10CM

Duración:

3000m m

Hilo:

Generalmente el hilo derecho

Resaltar:

Sfur1610 Tornillo de avance de 10 mm

,

Operación suave Tornillo de avance de 10 mm

,

Husillo de bolas de alta rigidez de 16 mm

Descripción de producto

UFSTYPE tornillo de bolas con tuerca Sfur1610 16 mm de diámetro con plomo 10 mm

Características del tornillo de bolas:

1.Alta fiabilidad
El sistema de control de calidad, que tiene normas muy estrictas para todos los procesos de producción, garantiza un funcionamiento sin problemas durante un largo período de tiempo con una lubricación y un uso adecuados.

2Operación sin problemas.
La alta eficiencia de los tornillos de bolas es muy superior a los tornillos convencionales. El par requerido es inferior al 30%.

3.Alta rigidez y carga previa
Cuando el eje plEl par de accionamiento se vuelve excesivo y el funcionamiento no es suave.El juego axial en los tornillos de bolas de precisión TBI MOTION puede reducirse a cero mediante precarga y un funcionamiento suave ligero sigue siendo posible. por lo tanto, se puede obtener tanto un par bajo como una alta rigidez simultáneamente. Los tornillos de bolas TBI MOTION tienen perfiles de ranuras de arco gótico (Fig. 1.2) que permiten lograr estas condiciones.

Modelo	Diámetro exterior	el plomo	Diámetro de la bola de acero	Tamaño de la nuez								Las muñecas de cuentas	Carga nominal dinámica	Carga estática nominal	rígido peso en kgf/μm
Modelo	d	Yo...	- ¿ Qué?	D	A. No	B. El trabajo	- ¿ Qué?	No	H.	X.	- ¿ Qué?	No	¿Qué es?	Coa	el
Se trata de los siguientes:	12	4	2.5	24	40	10	40	32	30	4. 5	-	4x1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4x1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3x1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	5. 5	M6	4x1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3x1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4x1	1066	2987	38
02005-T4	20	5	3. 175	36	58	10	51	47	44	6. 6	M6	4x1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4x1	1180	3795	43
02505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4x1	1724	4904	45
02506-T4 y sus derivados		6	3. 969	40	62	10	54	51	48	6.6	M6	4x1	2318	6057	47
02508-T4 (en inglés)		8	4. 762	40	62	10	63	51	48	6.6	M6	4x1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4x1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4x1	1296	4838	51
03205-T4		5	3. 175	50	80	12	52	65	62	9	M6	4x1	1922	6343	54
03206-T4 y otros		6	3. 969	50	80	12	57	65	62	9	M6	4x1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4x1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4x1	4805	12208	61
04005-T4	40	5	3. 175	63	93	14	55	78	70	9	M8	4x1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4x1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4x1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	M8	4x1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	M8	4x1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	M8	4x1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	M8	4x1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	M8	4x1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	M8	4x1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	M8	4x1	12911	47747	138
Se aplicará el procedimiento siguiente:	100	20	9. 525	150	202	30	180	170	155	17.5	M8	4x1	14303	60698	162

Cuadro de comparación de las especificaciones de tamaño estándar

Modelo					Clase de precisión del plomo	Dirección del hilo	número de rosca	Código de tornillo estándar	Tipos de nueces aplicables
Diámetro exterior d		El plomo 1	Diámetro de las cuentas - ¿ Qué?		Clase de precisión del plomo	El número de personas	número de rosca	Código de tornillo estándar	Tipos de nueces aplicables
40	5			3.175	C7, C5, C3	R/L	1	04005	Yo, U, S.
	6			3.969	C7, C5, C3	R	1	04006	- ¿ Qué?
	8			4.762	C7, C5, C3	R	1	04008	- ¿ Qué?
	10			6.35	C7, C5, C3	R/L	1	04010	Yo, U
	40			6.35	C7, C5, C3	R	2	04040	- ¿ Por qué?
	80			6.35	C7, C5, C3	R	2	04080	- ¿ Por qué?
50	5			3.175	C7, C5, C3	R	1	05005	El S
	10			6.35	C7, C5, C3	R/L	1	05010	Yo, U
	50			7.938	C7, C5, C3	R	2	05050	- ¿ Por qué?
	100			7.938	C7, C5, C3	R	2	50100	- ¿ Por qué?
63	10			6.35	C7, C5, C3	R	1	06310	Yo, U
63	20			9.525	C7, C5, C3	R	1	06320	- ¿ Qué?
80	10			6.35	C7, C5, C3	R	1	08010	Yo, U
80	20			9.525	C7, C5, C3	R	1	08020	- ¿ Qué?

Cuadro de comparación de las especificaciones de tamaño estándar de los tornillos de rectificación de precisión

Modelo			Clase de precisión del plomo	Dirección del hilo	número de rosca	Código de tornillo estándar	Tipos de nueces aplicables
Diámetro exterior d	El plomo 1	Diámetro de las cuentas Da	Clase de precisión del plomo	El número de personas	número de rosca	Código de tornillo estándar	Tipos de nueces aplicables
4	1	0.8	C7, C5, C3	R	1	00401	M.
6	1	0.8	C7, C5, C3	R	1	00601	M.
8	1	0.8	C7, C5, C3	R/L	1	00801	M.
	2	1.2	C7, C5, C3	R/L	1	00802	M.
	2.5	1.2	C7, C5, C3	R	1	0082.5	M,T
10	2	1.2	C7, C5, C3	R/L	1	01002	M,T
10	4	2	C7, C5, C3	R	1	01004	M,T
12	2	1.2	C7, C5, C3	R/L	1	01202	M.
	4	2.5	C7, C5, C3	R	1	01204	U,T
	5	2.5	C7, C5, C3	R	1	01205-A	U,T,S
	5	2.5	C7, C5, C3	R	1	01205-B	M.
	10	2.5	C7, C5, C3	R	2	01210-B	V.S.
14	2	1.2	C7, C5, C3	R/L	1	01402	M.
14	4	2.5	C7, C5, C3	R	1	01404	T.
16	2	1.2	C7, C5, C3	R/L	1	01602	M.
	4	2.381	C7, C5, C3	R	1	01604 (N)	Yo, yo, yo
	5	3.175	C7, C5, C3	R/L	1	01605	Yo, yo, yo
	10	3.175	C7, C5, C3	R/L	2	01610	Yo, yo, yo
	16	2.778	C7, C5, C3	R	2	01616	- ¿ Por qué?
	32	2.778	C7, C5, C3	R	2	01632	- ¿ Por qué?
20	4	2.381	C7, C5, C3	R	1	02004 (N)	Yo, U
	5	3.175	C7, C5, C3	R/L	1	02005	Yo, U, T, S
	10	3.969	C7, C5, C3	R	1	02010	V.S.
	20	3.175	C7, C5, C3	R	2	02020	VS,E,S
	40	3.175	C7, C5, C3	R	2	02040	- ¿ Por qué?
25	4	2.381	C7, C5, C3	R	1	02504 (N)	Yo, U
	5	3.175	C7, C5, C3	R/L	1	02505	Yo, U, T, S
	6	3.969	C7, C5, C3	R	1	02506	- ¿ Qué?
	8	4.762	C7, C5, C3	R	1	02508	- ¿ Qué?
	10	4.762	C7, C5, C3	R	1	02510-A	Yo, yo, yo
	25	3.969	C7, C5, C3	R	2	02525	- ¿ Por qué?
	50	3.969	C7, C5, C3	R	2	02550	- ¿ Por qué?
32	4	2.381	C7, C5, C3	R	1	03204 (N)	Yo, U
	5	3.175	C7, C5, C3	R/L	1	03205	Yo, U, S.
	6	3.969	C7, C5, C3	R	1	03206	- ¿ Qué?
	8	4.762	C7, C5, C3	R	1	03208	- ¿ Qué?
	10	6.35	C7, C5, C3	R/L	1	03210	Yo, U
	20	6.35	C7, C5, C3	R	1	03220	- ¿ Por qué?
	32	4.762	C7, C5, C3	R	2	03232	- ¿ Por qué?
	64	4.762	C7, C5, C3	R	2	03264	- ¿ Por qué?
