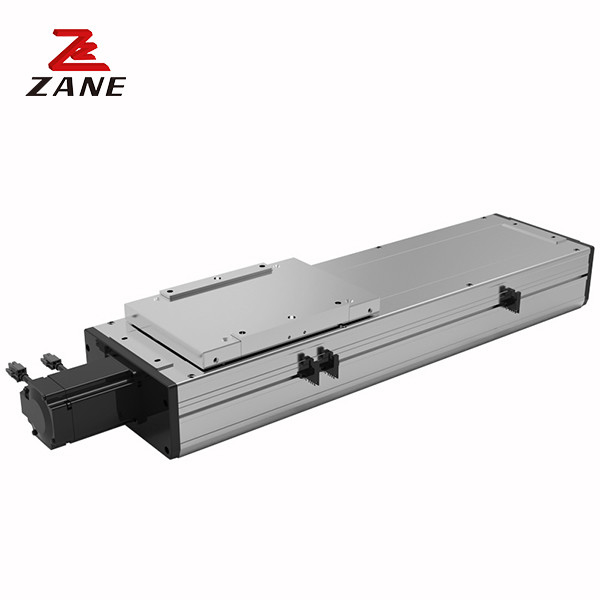

La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos
  • La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos
La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos

La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos

Lugar de origen China
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo ZHB135
Detalles del producto
Nombre del producto:
Guía del movimiento linear
El material:
Acero inoxidable
De rosca:
¿Qué quieres decir?
Potencia del motor:
400W
Ímpetu por transferencia:
90
Carga máxima:
38
Velocidad máxima:
4500
Movimiento:
100-3500
Velocidad clasificada del motor:
3000 RPM
Resaltar:

Guía del carril del actuador linear

,

De pasos dirigida conducen el módulo linear

,

Guía del carril del actuador linear del tornillo

Descripción de producto

Módulo lineal de accionamiento lineal con guía de tren y accionamiento dirigido con paso ZHB135



1Descripción.



El módulo de guía lineal es un dispositivo de hardware importante que compone maquinaria de automatización industrial, que puede controlar con precisión la precisión y la velocidad de las partes móviles de equipos mecánicos.
El módulo de guía lineal tiene una alta dureza, una estructura compacta y firme, un rendimiento resistente al desgaste, no es fácil de deformarse durante el procesamiento, una buena linealidad y paralelismo.

Aplicaciones:Los módulos lineales con mejor diseño integrado de rieles, mejor rigidez, rectitud y planitud dan como resultado un mayor rendimiento en estas aplicaciones.Esto significa que el GTH puede destacar en aplicaciones de mayor precisiónEl diseño mejorado también es fácil de instalar y mantener.



2.Especificación



Potencia del motor 400 W
Impulso por transferencia (MM) 90
Precisión de posicionamiento repetida Clase C ± 0,04 mm
Carga máxima ((KG) 38
Velocidad máxima (MM/SEC) 4500
Infarto cerebral (MM) 100-3500 ((intervalo de 50)
Carga máxima 5M
Velocidad nominal del motor ((RPM)) 3000



    La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 0                      La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 1

Unidad de instalación horizontal:MM Unidad de montaje en pared:MM

El plomo A. No B. El trabajo C. Las
10 2700 1700 1050
20 2100 850 650
25 1700 600 500
El plomo A. No B. El trabajo C. Las
10 1070 1200 2000
20 600 560 1500
25 410 350 1150



La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 2            La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 3     La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 4      La guía del carril del actuador linear dirigió el módulo linear de la impulsión con ZHB135 de pasos 5

Sillón de doble deslizamientoSillón de doble deslizamiento            Extensión del asiento deslizante Movimiento simultáneo del asiento deslizante hacia atrás
