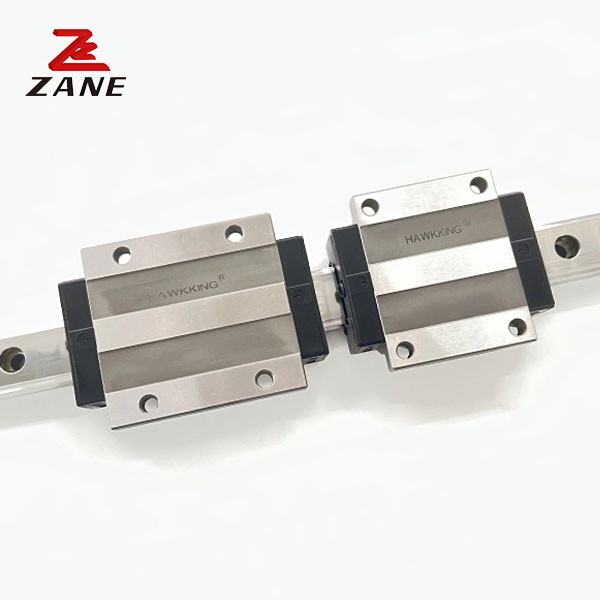

HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión
  • HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión
HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión

HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión

Lugar de origen Porcelana
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo ZANE-ghw
Detalles del producto
Nombre del producto:
carril de guía linear resistente
Duración:
100-6000m m (modificado para requisitos particulares)
Aplicación:
Sistema automático
Palabra clave:
Rodamiento de bolitas linear del carril de guía
Estructura:
Carril de la diapositiva + bloque de la diapositiva
Tipo de bloque:
con el reborde sin el reborde
tipo linear de la guía:
Tipo de W o tipo de H o R del tipo
Características:
alta rigidez, alta exactitud
Resaltar:

Deslizamiento lineal de 2 ejes HGW30

,

deslizamiento lineal de 2 ejes de alta precisión

,

sistema de riel de guía lineal de 4000 mm

Descripción de producto

Sistema de trenes de deslizamiento lineal personalizado 2 Ejes HGW30 100-6000mm



Aplicación deEsquinas y bloques de guía lineal:

*centros de máquinas

*tornos para máquinas de CNC
* máquinas de rectificación
* máquinas de mecanizado de precisión
*máquinas de corte pesadas
*dispositivos de automatización
*equipos de transporte
*equipos de medición
*dispositivos que requieren una alta precisión de posición
*Equipo de transporte de alta velocidad
*equipos de medición de precisión
*Equipo de fabricación de semiconductores
* Máquinas y aparatos para la madera



Modelo Tamaño de la combinación (mm) Tamaño del bloque ((mm) Tamaño del carril de deslizamiento ((mm)

Para la fijación de pernos para rieles deslizantes
tamaño

 Carga básica dinámica fija Carga básica fija fija Momento estático permitido peso
El Sr. KN-m

El Sr.
el valor de las emisiones

 Mi KN-m

Bloqueo
En kg

Deslizamiento
peso en kg/m
H. ¿ Qué pasa? No No B. El trabajo - ¿ Por qué? c - ¿ Qué? - ¿ Qué? - ¿ Qué? G. M (A/B) T. Ti H2 h3 - ¿Por qué no? - ¿ Qué? D h d P - ¿ Por qué? (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
Se trata de la GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión 0HGW30 2 Axis Linear Slide 4000mm Sistema de riel de guía lineal de alta precisión 1
