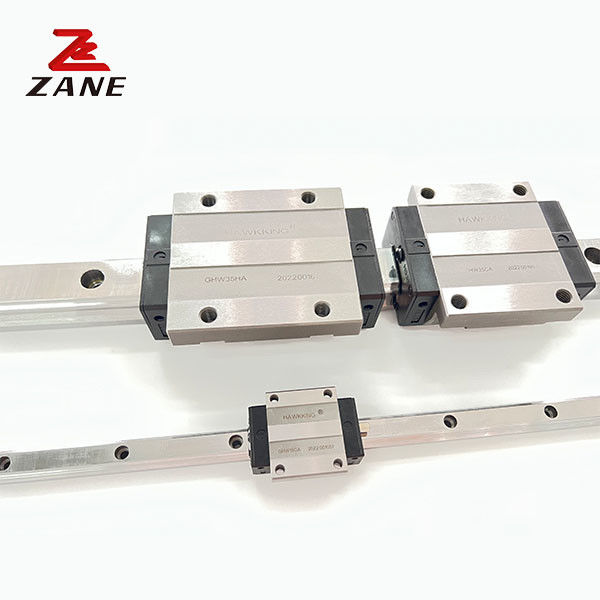

Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO
  • Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO
Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO

Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO

Lugar de origen Porcelana
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo ZANE-ghw
Detalles del producto
Nombre del producto:
carril de guía linear resistente
Duración:
100-6000m m (modificado para requisitos particulares)
Aplicación:
Sistema automático
Palabra clave:
Rodamiento de bolitas linear del carril de guía
El material:
Acero inoxidable
Bloque:
estándar o reborde
tipo linear de la guía:
Tipo de W o tipo de H o R del tipo
Estructura:
Carril de la diapositiva + bloque de la diapositiva
Resaltar:

Rieles lineales HGW20 cnc

,

rieles lineales ISO cnc

,

riel lineal de acero inoxidable de 3000 mm

Descripción de producto

Guía lineal de HGW20 con conjunto de bloques



Característica del carril lineal:

1, S55C Material de acero de alto carbono para el carril
2, 20CrMo material para el bloque
3Tolerancia de grado P
4, longitud personalizada del carril lineal
5, los deslizadores lineales de las series HGW y GHH
6, fácilmente intercambiables entre sí o en partes HIWIN
7, fácil mantenimiento
8Bajo ruido pero bien suave

Modelo Tamaño de la combinación (mm) Tamaño del bloque ((mm) Tamaño del carril de deslizamiento ((mm)

Para la fijación de pernos para rieles deslizantes
tamaño

 Carga básica dinámica fija Carga básica fija fija Momento estático permitido peso
El Sr. KN-m

El Sr.
el valor de las emisiones

 Mi KN-m

Bloqueo
En kg

Deslizamiento
peso en kg/m
H. ¿ Qué pasa? No No B. El trabajo - ¿ Por qué? c - ¿ Qué? - ¿ Qué? - ¿ Qué? G. M (A/B) T. Ti H2 h3 - ¿Por qué no? - ¿ Qué? D h d P - ¿ Por qué? (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
Se trata de la GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO 0Rieles lineales HGW20 Cnc Acero inoxidable 3000 mm Riel lineal ISO 1
