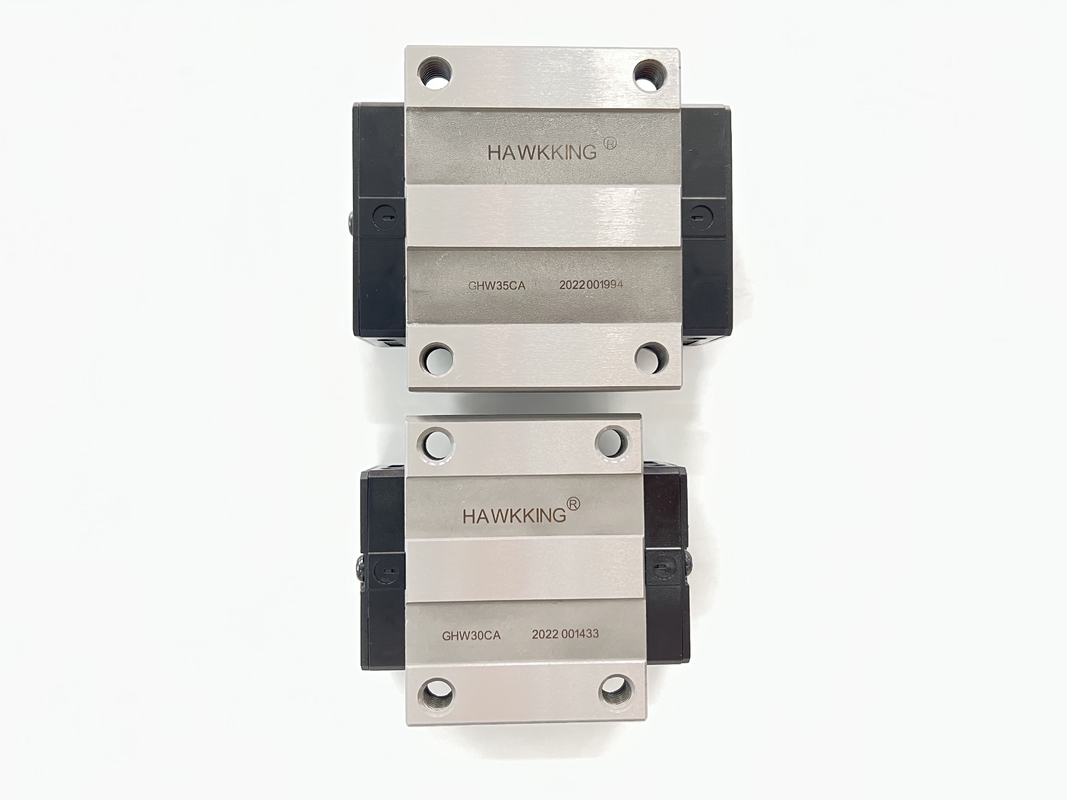

Rodamiento lineal de brida dimensional de precisión
  • Rodamiento lineal de brida dimensional de precisión
Rodamiento lineal de brida dimensional de precisión

Rodamiento lineal de brida dimensional de precisión

Lugar de origen Porcelana
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo ZANE-ghw
Detalles del producto
Nombre del producto:
mini guía linear del carril
Calificación:
C, H, P, SP, PARA ARRIBA
Componentes principales:
Carril de guía linear
Longitud del carril de guía linear:
100mm-4000m m, cualquier longitud estarán disponible
Altura del carril de la diapositiva:
1-5m m
Escribe:
Vía guía del movimiento linear
tipo linear de la guía:
Tipo de W o tipo de H o R del tipo
Resaltar:

Rodamiento lineal de brida HGW20

,

rodamiento lineal de brida dimensional de precisión

,

riel de guía lineal tipo H

Descripción de producto

Riel de guía lineal de longitud personalizada HGW20 y bloque para máquina CNC

¿Cuáles son las características de?

Intercambiabilidad
Debido al control dimensional de precisión, la tolerancia dimensional de la guía lineal de la serie HG se puede mantener en un rango razonable.
lo que significa que cualquier bloque y cualquier riel en una serie específica se pueden usar juntos manteniendo la tolerancia dimensional.y un
Se agrega un retenedor para evitar que las bolas se caigan cuando se quitan los bloques del riel.


Modelo Tamaño combinado (mm) Tamaño del bloque (mm) Tamaño del riel deslizante (mm)

Pernos de fijación para rieles deslizantes
Talla

 Carga fija dinámica básica Carga fija fija básica Momento estático admisible peso
Señor kN-m

Mp
kN-m

 mi kN-m

bloquear
kg

deslizar
kg/m2
H Hola norte W B Bi C tu L Kl GRAMO METRO (A/B) T ti h2 h3 Wr Hora D h d PAGS mi (mm) C(kN) C0(kN)
GHW15CA 24 4.3 dieciséis 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 dieciséis 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28,9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 dieciséis 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Rodamiento lineal de brida dimensional de precisión 0Rodamiento lineal de brida dimensional de precisión 1
