| Lugar de origen | Porcelana |
| Nombre de la marca | ZANE |
| Certificación | CE，ISO |
| Número de modelo | GHH-CA/GHH-HA |

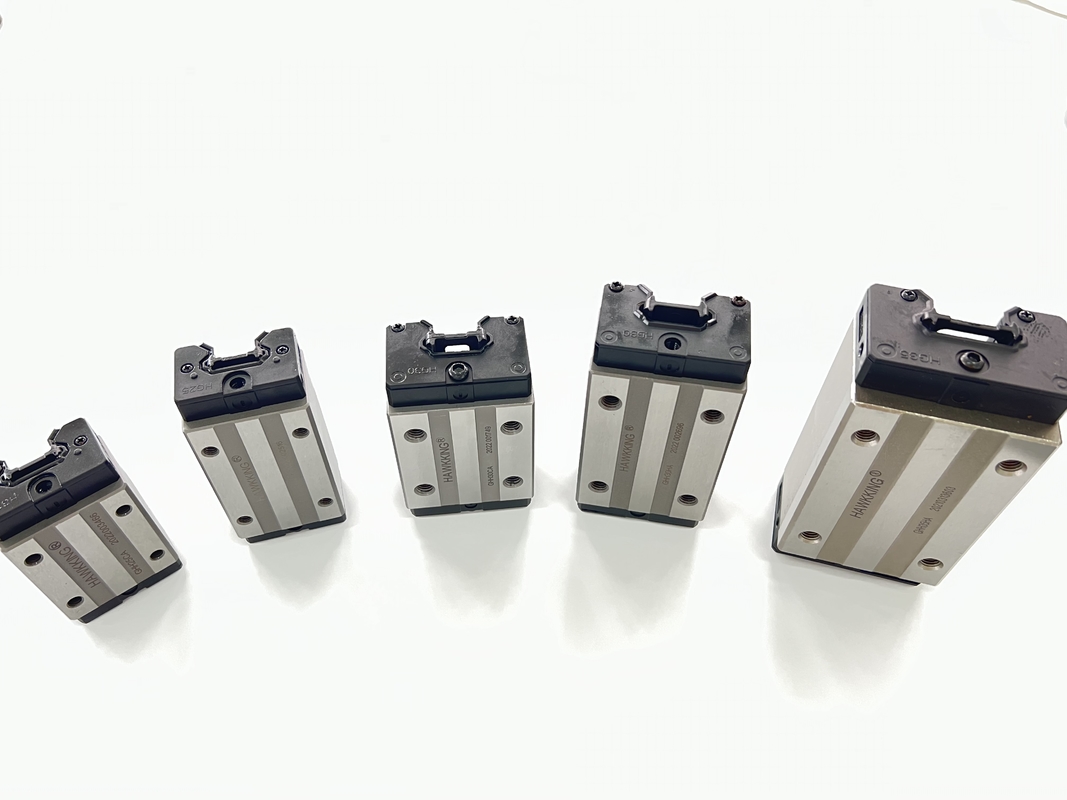

deslizamiento de riel lineal HGH45 guía lineal cnc con juego de bloques de alta precisión
Cómo elegir la precisión de la guía lineal
Al elegir una guía lineal de recirculación, se deben especificar varios criterios, incluidos el tamaño, la precarga y la precisión.Y aunque el término “precisión” se suele utilizar en sentido genérico, al referirse a guías de recirculación de bolas o de rodillos, designa cinco características:
| Modelo | Tamaño combinado (mm) | Tamaño del bloque (mm) | Tamaño del riel deslizante (mm) |
Pernos de fijación para rieles deslizantes Talla |
Carga fija dinámica básica | Carga fija fija básica | Momento estático admisible | peso | ||||||||||||||||||||||
|
Señor kN^n |
parlamentario kNf |
mi kNF |
bloquear kg |
deslizar kg/n |
||||||||||||||||||||||||||
| H | Hyo | norte | W | B | Byo | C | li | L | kyo | GRAMO | Mxl | T | h2 | h3 | WR | HR | D | h | d | PAGS | mi | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | dieciséis | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | dieciséis | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | dieciséis | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28,9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | dieciséis | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Consejos para pedir guías lineales y bloques de guías lineales:
(1) Díganos el ancho de la guía lineal: por ejemplo, 9 mm
(2) ¿Cuál es el código de tamaño de los bloques de guía lineal, por favor?Por ejemplo, MGN9C, HGH15CA, etc.
(3) ¿Cuál es la longitud de la guía lineal que necesita y cuántos bloques de guía en una guía lineal, por favor?Por ejemplo, MNG91R80MM;1 pieza de bloques en la guía lineal de 80 mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Nuestras ventajas para la serie HG de guía lineal:
1. Sistema completo de unidades deslizantes con alta precisión y se puede mover sin desviación.
2. Uso de larga duración.
3. Pronta entrega y buen servicio.
4.Amplio stocky venta al por mayor de lotes bajos.
5ISO9001:2008
6. Competitivoprecio, buena calidad, entrega rápida.
7.Respuesta rápida acorreos electrónicos o resolver dudas rápidamente.
8. Cooperación y servicio honestos.
