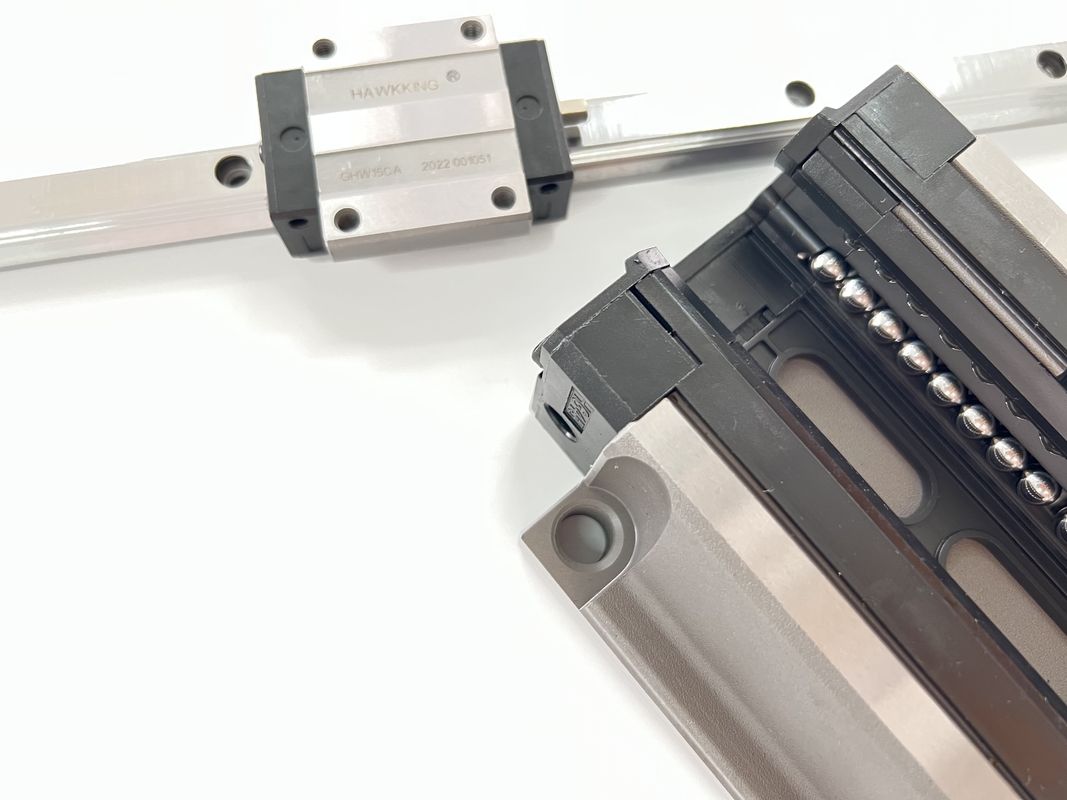

Guías lineales HGW15
  • Guías lineales HGW15
Guías lineales HGW15

Guías lineales HGW15

Lugar de origen Porcelana
Nombre de la marca ZANE
Certificación CE，ISO
Número de modelo HGW15
Detalles del producto
Nombre del producto:
mini guía linear del carril
Material:
acero
Altura de la combinación:
4-20m m
Altura del carril de la diapositiva:
1-5m m
Solicitud:
Maquinaria
Escribe:
Vía guía del movimiento linear
Serie:
HGW15
Bloque:
Reborde
Resaltar:

Guías lineales HGW15

,

guías lineales de 5 mm

,

guía lineal con rodamiento de 20 mm

Descripción de producto

Bloque de guía lineal Ghw Guías lineales de perfil HGW15

Puede soportar la carga de las direcciones arriba, abajo, izquierda y derecha al mismo tiempo
Debido al diseño especial de la estructura del paquete del riel deslizante lineal, puede soportar las cargas en las direcciones superior, inferior, izquierda y derecha al mismo tiempo, a diferencia de la guía deslizante que puede soportar la carga lateral en la dirección del contacto paralelo. Superficie, que es fácil de causar la precisión de funcionamiento de la máquina.


Modelo Tamaño combinado (mm) Tamaño del bloque (mm) Tamaño del riel deslizante (mm)

Pernos de fijación para rieles deslizantes
Talla

 Carga fija dinámica básica Carga fija fija básica Momento estático admisible peso
Señor kN-m

Mp
kN-m

 mi kN-m

bloquear
kg

deslizar
kgAi
H Hola norte W B Bi C tu L Kl GRAMO METRO (A/B) T ti h2 h3 Wr Hora D h d PAGS mi (mm) C(kN) C0(kN)
GHW15CA 24 4.3 dieciséis 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 dieciséis 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28,9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 dieciséis 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Guías lineales HGW15 0Guías lineales HGW15 1
